Joystick Efek Hall Grip Tangan dengan Tombol
Menggunakan prinsip ergonomis, dirancang khusus untuk industri mesin konstruksi.
Dua metode deteksi perpindahan sudut sensor Hall non-kontak dan potensiometer umur panjang.
Deskripsi
Joystick Cobra Multifungsi Seri HJ60
Joystick Kontrol Cobra multi-operasional dapat digunakan untuk mengoperasikan fungsi kompleks dengan sakelar tombol tekan, roda ibu jari, dan potensiometer gerak jungkat-jungkit yang tergabung.
Fitur Produk
Menggunakan prinsip ergonomis, yang dirancang khusus untuk industri mesin konstruksi.
Dua metode deteksi perpindahan sudut sensor Hall non-kontak dan potensiometer umur panjang.
Berbagai jenis pegangan tersedia untuk dipilih.
Jumlah dan posisi tombol dapat disesuaikan.
Output bus CAN opsional.
Rentang aplikasi

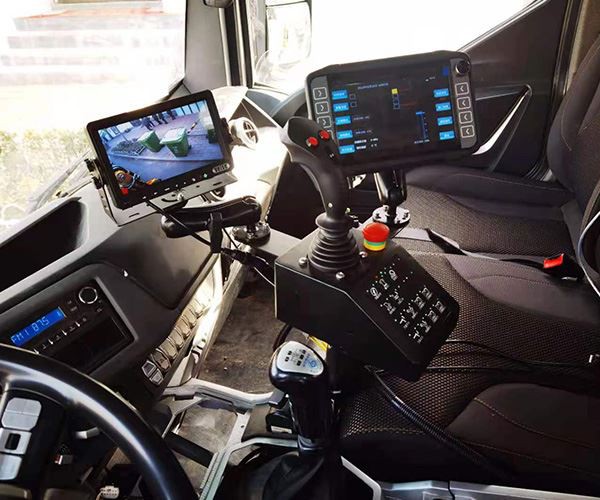

Rangkaian produk ini terutama digunakan dalam derek, pemuat, forklift, ekskavator, traktor, pemanen, truk sampah, dll.
Informasi Teknis
Parameter listrik
Jenis potensiometer
Tegangan catu daya: | & lt;36Vdc |
Nilai resistansi total | 2KΩ, 4KΩ, 5KΩ, 10KΩ |
Sudut listrik | ± 18 ° |
Tegangan rata-rata | 48% ~ 52% (tegangan catu daya relatif) |
Sudut zona mati median | ± 2.5 ° |
Potensiometer tegangan maksimum | 32Vdc |
Potensiometer memungkinkan konsumsi daya maksimum | 0.25W |
Tipe aula
Tegangan catu daya: | 5.0 ± 0.5Vdc |
Arus catu daya: | & lt;11mA (setiap sensor Hall) |
Batasi tegangan lebih yang diizinkan | 20Vdc |
Batas terbalik tegangan yang diizinkan | -10Vdc |
Kesalahan linier dari tegangan keluaran | & lt;± 0.2V |
Saklar arah
Kapasitas beban | 2mA @ 30Vdc (beban resistif) |
Sudut awal | ± 5 ° |
Resistansi kontak | & lt;200Ω |
Dengan sirkuit konversi
Rentang tegangan catu daya: | 18 ~ 36Vdc (U 21 ~ U 24) |
9 ~ 36Vdc (keluaran saat ini) | |
Konsumsi daya saat ini | & lt;20mA |
Arus keluaran maksimum | 10mA (pada output tegangan standar) |
BISA jenis bus
Tegangan catu daya: | 9 ~ 36Vdc |
BISA versi BISA | 2.0B |
Protokol | J1939 |
penyambung | Soket 6-pin (Deutsch) |
Saklar Mikro
Kapasitas beban | 4A @ 30Vdc (beban resistif) |
Kehidupan pelayanan | lebih dari 30 juta kali (mekanik) |
200.000 kali atau lebih (listrik) | |
Resistansi isolasi | & gt; 100MΩ (meter resistansi isolasi 500Vdc) |
Sudut awal | ± 3 ° ~ ± 5 ° |
Parameter mekanis
Sudut goyang | ± 20 ° |
Mode operasi Otomatis | musim semi kembali |
Kekuatan awal | 5N |
Kekuatan operasi maksimum | 11N |
Membatasi kekuatan | & gt; 300N |
Kehidupan pelayanan | & gt; 2 juta kali (tipe potensiometer) |
& gt; 5 juta kali (tipe Hall) | |
Berat | 475g (tanpa ujung atas) |
Parameter lingkungan
Suhu kerja -30 ~ 70 |
Suhu penyimpanan -40 ~ 85 |
Tingkat perlindungan IP65 (di atas panel instalasi) |
Pilihan produk
seri HJ60
Metode operasi
1A | arah depan-belakang sumbu tunggal |
2AP | 2-sumbu beroperasi dalam arah silang |
2AC | 2-sumbu beroperasi dalam arah putaran |
Pilihan musim semi
L | kekuatan awal 4.5N |
M | Mulai kekuatan 5N (default） |
H | kekuatan awal 9N |
Sinyal keluaran
Jenis potensiometer (tegangan catu daya kurang dari 36Vdc)
P051 | 5KΩ potensiometer 0% ~ 100% output tegangan Vdc | |
P052 | 5KΩ potensiometer 10% ~ 90% output tegangan Vdc | |
P053 | 5KΩ potensiometer 25% ~ 75% output tegangan Vdc | |
| P101 | 10KΩ potensiometer 0% ~ 100% output tegangan Vdc |
Tipe Hall Biasa (tegangan suplai 5Vdc)
H51 | Aula Tunggal per sumbu 0,5 ~ 2,5 ~ output tegangan 4,5Vdc |
H52 | Hall tunggal per sumbu 0 ~ 2.5 ~ output tegangan 5Vdc |
H53 | Aula Tunggal per sumbu 1,25 ~ 2,5 ~ output tegangan 3,75Vdc |
H54 | Aula Tunggal per sumbu 1,0 ~ 2,5 ~ output tegangan 4.0Vdc |
H55 | Aula Tunggal per sumbu 1,15 ~ 2,5 ~ output tegangan 3,85Vdc |
2H51 | Aula Ganda untuk setiap sumbu keluaran tegangan 0,5 ~ 2,5 ~ 4,5Vdc |
2H52 | Aula Ganda untuk setiap sumbu 0 ~ 2.5 ~ output tegangan 5Vdc |
2H53 | Aula Ganda untuk setiap sumbu keluaran tegangan 1,25 ~ 2,5 ~ 3,75Vdc |
2H54 | Aula Ganda untuk setiap sumbu keluaran tegangan 1.0 ~ 2.5 ~ 4.0Vdc |
2H55 | Aula Ganda untuk setiap sumbu keluaran tegangan 1,15 ~ 2,5 ~ 3,85Vdc |
Keterangan: Jenis Hall juga dapat digunakan dengan tegangan lebar 9 ~ 36V, output tegangan sama seperti di atas; pemilihan didahului oleh tipe Hall biasa dengan"W", seperti W2H51, mewakili tegangan lebar, Hall redundan untuk setiap sumbu, output tegangan 0,5 ~ 2,5 ~ 4,5 Vdc.
Dengan sirkuit konversi
U21 | tegangan catu daya 18 ~ 36Vdc, -10V ~ 0V ~ output tegangan 10V |
U22 | tegangan catu daya 18 ~ 36Vdc, 10V ~ 0V ~ output tegangan 10V |
U23 | tegangan catu daya 18 ~ 36Vdc, -5V ~ 0V ~ keluaran tegangan 5V |
U24 | tegangan catu daya 18 ~ 36Vdc, 5V ~ 0V ~ keluaran tegangan 5V |
I21 | tegangan catu daya 9 ~ 36Vdc, sistem dua kawat 4mA ~ 12mA ~ keluaran arus 20mA |
I22 | tegangan catu daya 9 ~ 36Vdc, sistem dua kawat 20mA ~ 4mA ~ keluaran arus 20mA |
Jenis bus CAN (tegangan catu daya 9 ~ 36Vdc)
J33 | CAN 2.0B keluaran bus, alamat sumber adalah 33 |
J34 | CAN 2.0B bus output, alamat sumber adalah 34 |
J35 | CAN 2.0B keluaran bus, alamat sumber adalah 35 |
J36 | CAN 2.0B keluaran bus, alamat sumber adalah 36 |
Mohon perhatian: Jika Anda ingin memilih 2 can bus joystick digunakan pada peralatan yang sama, silakan pilih 2 alamat sumber yang berbeda.
Lainnya
NA (tidak ada keluaran sinyal analog)
Sakelar mikro (tidak tersedia ketika bus CAN dikeluarkan)
MS00 | tanpa saklar mikro |
MS12 | dengan sakelar mikro posisi depan dan belakang 4A tidak tersedia untuk operasi arah silang sumbu ganda |
Ujung atas pegangan
HA | HA menangani tidak ada tombol di atas |
MEMILIKI | MEMILIKI pegangan dengan tombol di atas |
HD | Pegangan HD tidak ada tombol di atas |
HDS | Pegangan HDS dengan tombol di atas |
HDR | Pegangan HDR dengan rocker di atasnya |
KGDN | Pegangan KG dengan sakelar deadman, tanpa rocker |
KGDR | Pegangan KG dengan sakelar deadman dan jungkat-jungkit |
SS | Untuk detailnya silakan lihat deskripsi pegangan pegangan SS/SA/SP |
Cara keluar
D | Konektor Dechi (hanya CAN bus output) |
A | konektor AMP |
Ukuran
Instalasi Produk
Instalasi Listrik
Soket Deutsch (Deutsch)
Nomor pin BISA menghasilkan warna
1 Tanah (GND) hitam |
2 Catu daya (VCC) merah |
3 BISA kuning tinggi |
4 CAN hijau rendah |
5 BISA melindungi N / A |
6 Kosong (N / A) N / A |
konektor AMP
Antarmuka 16 inti
Pin No. P Potensiometer Seri H Hall Seri U Sirkuit Konversi Tegangan Sirkuit Konversi Tegangan
1 Sakelar arah depan sumbu Y Sakelar tombol 4 Sakelar tombol terminal umum Sakelar tombol terminal umum |
2 Sakelar tombol kosong (N / A) 3 Sakelar tombol 1 Sakelar tombol 1 |
3 X sumbu potensiometer sakelar tombol ujung kiri 2 sakelar tombol 2 sakelar tombol 2 |
4 Ujung geser potensiometer sumbu-X Saklar tombol 1 Sakelar tombol 3 Sakelar tombol 3 |
5 Ujung kanan potensiometer sumbu X Tombol atas Sakelar tombol tekan 3 Sakelar tombol tekan 3 |
6 X sumbu potensiometer sakelar tombol ujung tengah 5 sakelar tombol 5 sakelar tombol 5 |
7 sakelar sumbu X sakelar tombol ujung umum 6 sakelar tombol 6 sakelar tombol 6 |
8 Sakelar arah kiri sumbu X Sakelar pengaman Tombol atas Tombol atas |
9 sakelar tombol belakang potensiometer sumbu Y 9 sakelar pengaman sakelar pengaman |
10 sakelar tombol ujung geser potensiometer sumbu Y 10 sakelar pengaman sakelar pengaman |
11 Ujung depan potensiometer sumbu Y Saklar tombol terminal umum Sakelar arah kiri sumbu X Sakelar arah kiri sumbu X |
12 sakelar pengaman ujung tengah potensiometer sumbu Y Sakelar arah kanan sumbu X Sakelar arah kanan sumbu X |
13 sakelar sumbu Y ujung umum kosong sumbu Y sakelar arah belakang sakelar sumbu X ujung umum |
14 Sakelar arah belakang sumbu Y kosong Sakelar arah depan sumbu Y kosong Sakelar arah belakang sumbu Y |
15 Sumbu X sakelar arah kanan sakelar kosong sakelar arah depan sumbu Y umum |
16 kosong (N / A) saklar sumbu Y umum |
antarmuka 12 inti
Nomor kaki seri potensiometer P Seri H Hall (5V)
1 Saklar tombol 4 5V catu daya (redundan) |
2 Saklar tombol 3 catu daya 0V (redundan) |
3 Saklar tombol 2 Catu daya 5V |
4 Tombol sakelar catu daya 0V |
5 Tombol atas keluaran sumbu Y (berlebihan) |
6 Tombol sakelar 5 keluaran sumbu X |
7 Saklar tombol 6 keluaran sumbu X (berlebihan) |
8 Sakelar pengaman keluaran sumbu Y |
9 Saklar tombol 9 keluaran sumbu Z1 |
10 Saklar tombol 10 keluaran sumbu Z2 |
11 Tombol sakelar keluaran sumbu Z1 umum (berlebihan) |
12 Sakelar pengaman keluaran sumbu Z2 (redundan) |
Output Hall Standar, gunakan stopkontak 3/4/6/8 pin
antarmuka 8-inti
Catatan Kaki Sirkuit Konversi Seri Hall H
1 saklar mikro arah depan terminal umum VCC |
2 Output sakelar mikro arah depan GND |
3 Terminal keluaran sakelar mikro di arah belakang keluaran sumbu X |
Output sumbu 4 Y dari terminal umum sakelar mikro arah belakang |
5 Sisi kiri saklar mikro ujung publik Out com |
6 Terminal keluaran sakelar mikro di arah kiri NA |
7 Terminal keluaran sakelar mikro ke arah yang benar NA |
8 Terminal umum sakelar mikro di arah yang benar NA |
